型號及名稱
型號 | 名稱 |

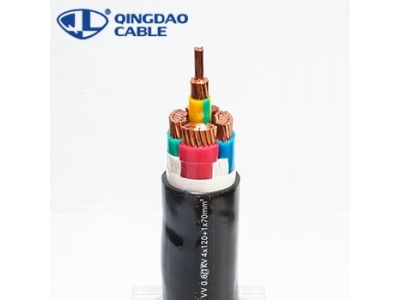

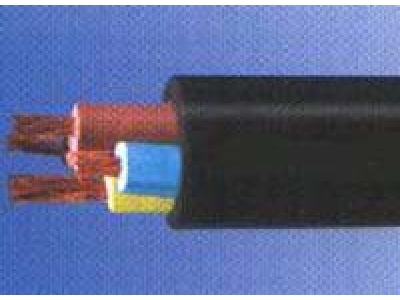

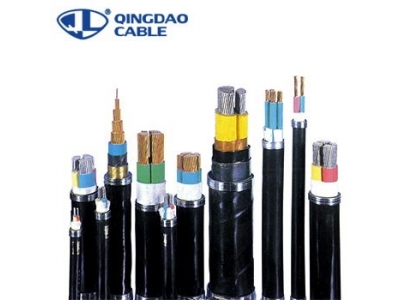

VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VLV | 鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VY | 銅芯聚氯乙烯絕緣聚乙烯護套電力電纜 |
VLY | 鋁芯聚氯乙烯絕緣聚乙烯護套電力電纜 |
VV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
VLV22 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV23 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
VLV23 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
主要用途及使用特性
適用于額定電壓3.6/6kV及以下的輸配電線路。
電纜長期允許工作溫度為70℃，短路時（5秒內）最高允許工作溫度為160℃，敷設溫度不低于0℃。
單芯鎧裝電纜的彎曲半徑應不小于20倍電纜外徑，多芯鎧裝電纜應不小于15倍電纜外徑。無鎧裝電纜的彎曲半徑，單芯結構為不小于15倍電纜外徑，多芯電纜為不小于12倍電纜外徑。
執行標準：
GB 12706， IEC 60502，企業標準
生產范圍
型號 | 芯數 | 額定電壓等級（kV） | ||
0.6/1 | 1.8/3 | 3.6/6 | ||
標稱截面 m㎡ | ||||
VV、VY | 1 | 1.5～1000 | 10～1000 | 10～1000 |
VLV、VLY | 2.5～1000 | 10～1000 | 10～1000 | |
VV22、VV23、VLV22、VLV23 | 10～1000 | 10～1000 | 10～1000 | |
VV、VY | 2、3 | 1.5～400 | 10～400 | 10～400 |
VLV、VLY | 2.5～400 | 10～400 | 10～400 | |
VV22、VV23、VLV22、VLV23 | 4～400 | 10～400 | 10～400 | |
VV、VY | 3+1、3+2、4、4+1、5 | 1.5～400 | 10～400 | — |
VLV、VLY | 4～400 | 10～400 | — | |
VV22、VV23、VLV22、VLV23 | 4～400 | 10～400 | — | |
| 注：阻燃（ZR）、耐火（NH）類型的電纜可根據用戶要求生產。 單芯鎧裝電纜使用鋁帶或非磁性材料鎧裝。 | |
| 交貨方式 電纜的交貨長度不小于100m，允許有不小于20m的短段交貨，其數量應不超過交貨總長度的10％。 根據雙方協議，可以以任何長度交貨。 |
